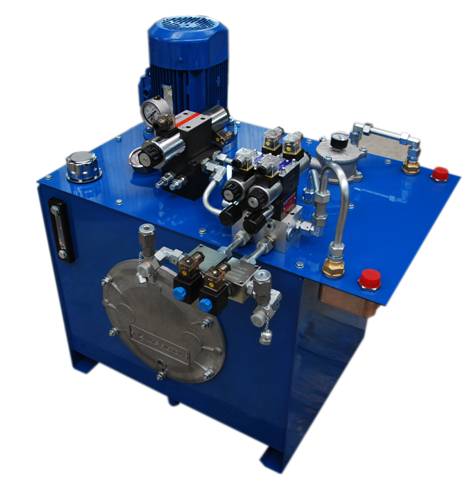

Проектирование гидростанций
Упрощенный вариант
Данные необходимые для оценки изготовления гидростанции.
- Область применения.
- Гидросхема станции.
- Подача гидростанции.
- Рабочее давление.
- Тип приводного двигателя (напряжение питания).
- Напряжение питания управляющей гидроаппаратуры (распределителей, клапанов).
Задание на проектирование гидросхемы и расчет рабочих параметров гидростанции.
1) Тип приводного двигателя.
- Электродвигатели, нужно указать напряжение питания и максимальную мощность (если есть ограничение по мощности, кВт).
- Двигатели внутреннего сгорания, нужно указать тип топлива (дизель или бензин) и максимальную мощность (если есть ограничение по мощности, л.с.).
2) Область применения станции и условия эксплуатации.
3) Описание циклов работы и типов исполнительных механизмов (гидромоторы, гидроцилиндры и др.).
4) Типоразмеры исполнительных механизмов. Усилие и скорость перемещения исполнительных механизмов.
- Для цилиндров двухстороннего действия:
- Диаметр поршня, диаметр штока и рабочий ход.
- Толкающие и тянущее усилие.
- Время полного прямого и обратного хода.
- Для цилиндров одностороннего действия:
- Диаметр плунжера и рабочий ход.
- Толкающее усилие, скорость прямого хода и способ возврата цилиндра (под собственным весом, пружинный возврат, под весом определенного груза или др.)
- Для гидромоторов:
- Рабочий объем.
- Крутящий момент на валу и частота вращения.
4) Напряжение питания управляющей гидроаппаратуры (распределителей, клапанов).
5) Дополнительные требования (дополнительная гидроаппаратура).
- Возможность регулировки скорости прямого и обратного хода исполнительных механизмов.
- Возможность ограничения максимального давления при определенной операции.
- Синхронизация работы нескольких исполнительных механизмов.
